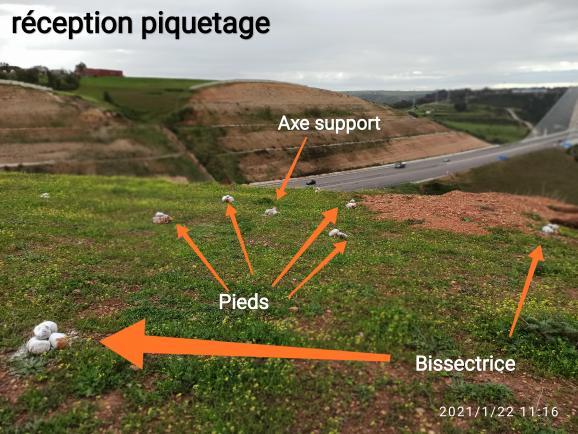

La réception du piquetage consiste à vérifier et valider sur le terrain le tracé projeté de la ligne électrique 60 kV avant le démarrage des travaux de construction. Cette étape permet de confirmer l’emplacement exact des pylônes, des fondations et des servitudes, en s’assurant de la conformité avec les plans d’exécution, le relief du terrain et les contraintes environnementales ou foncières.
Lors de la réception, les représentants du maître d’ouvrage, du maître d’œuvre et de l’entreprise exécutante effectuent ensemble un contrôle visuel et topographique du piquetage, procèdent aux ajustements nécessaires, puis établissent un procès-verbal de réception validant le tracé définitif.

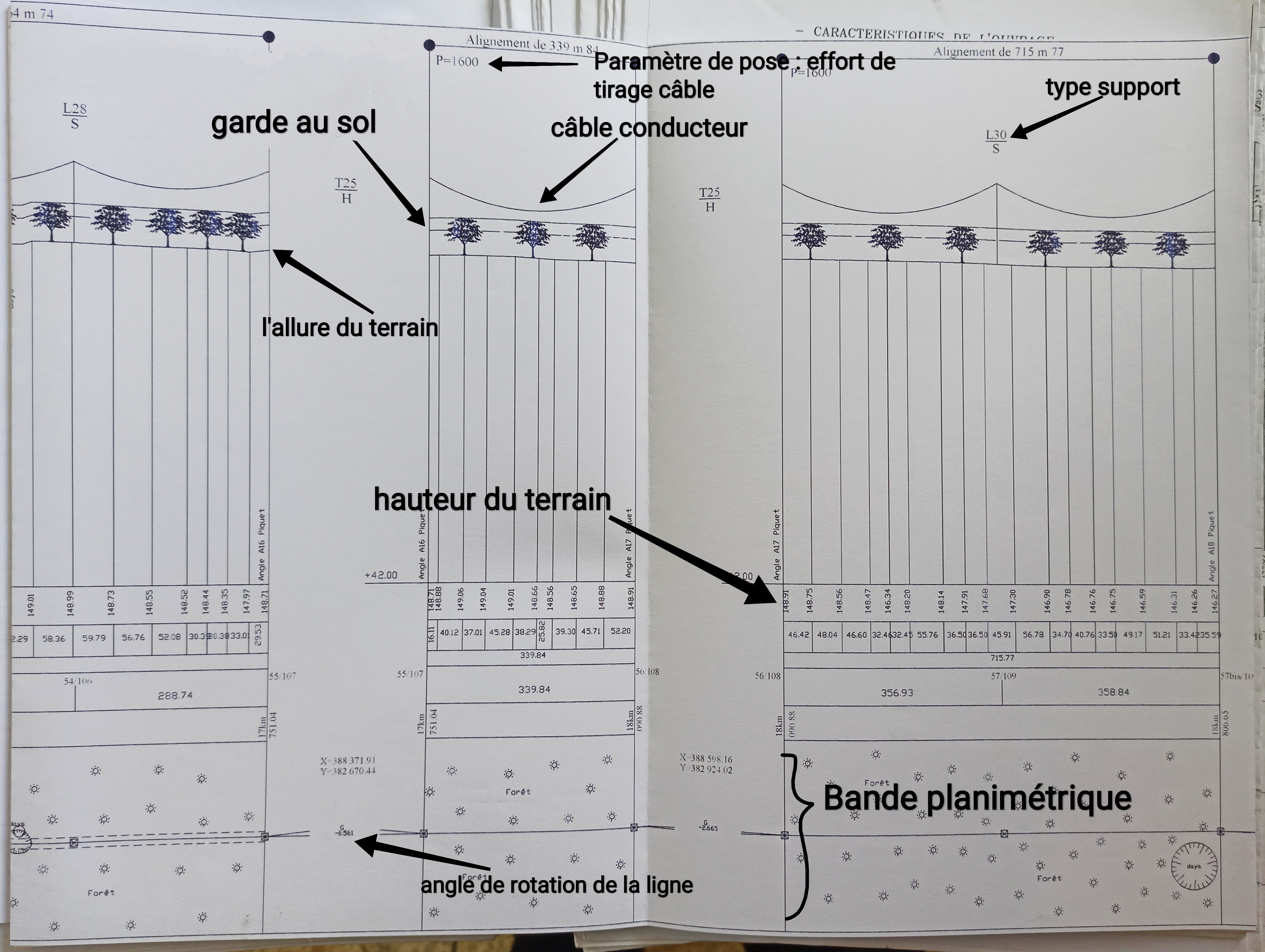

Le profil en long représente la coupe verticale du tracé de la ligne 60 kV, suivant son axe. Il permet de visualiser la variation altimétrique du terrain naturel et les hauteurs des points caractéristiques (pylônes, portées, franchissements, etc.).
Ce document est essentiel pour la conception et la vérification du tracé, car il sert à définir les hauteurs de supports, les longueurs de portées, les flèches de conducteurs et le respect des gabarits de sécurité par rapport au sol et aux obstacles.
Le profil en long est généralement établi à partir des données topographiques relevées lors du piquetage et constitue une référence pour la validation technique du projet avant exécution.

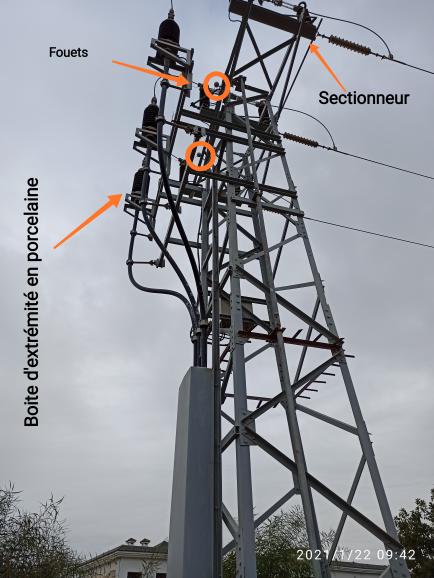

Le sectionneur de ligne est un appareil de coupure utilisé sur les lignes électriques 60 kV pour isoler électriquement une portion du réseau lors des opérations de maintenance, de manœuvre ou de dépannage. Contrairement à un disjoncteur, le sectionneur ne coupe pas le courant en charge : il doit être manœuvré uniquement lorsque la ligne est hors tension.
Il assure une séparation visible et sûre entre deux parties du circuit, garantissant la sécurité du personnel et la fiabilité des interventions. Le sectionneur peut être installé en poste ou sur pylône, et il est souvent équipé d’un dispositif de mise à la terre pour sécuriser la zone isolée.

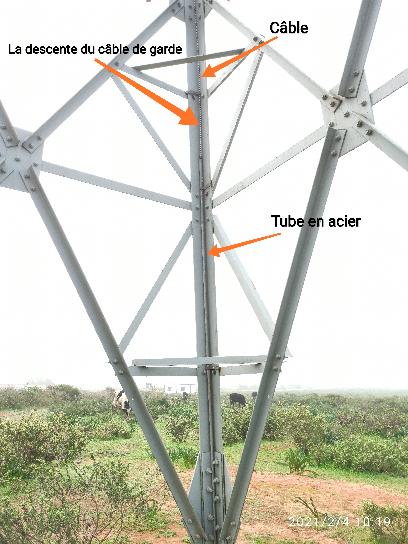

Le câble de garde est un conducteur placé au-dessus des phases d’une ligne électrique 60 kV. Sa fonction principale est de protéger la ligne contre les surtensions dues à la foudre en interceptant les décharges électriques et en les évacuant vers la terre à travers les pylônes.
En plus de son rôle de protection, le câble de garde peut également servir de support pour des fibres optiques destinées aux télécommunications et au contrôle du réseau (on parle alors d’OPGW – Optical Ground Wire).
Il contribue ainsi à la fiabilité et à la sécurité de l’exploitation des lignes à haute tension.

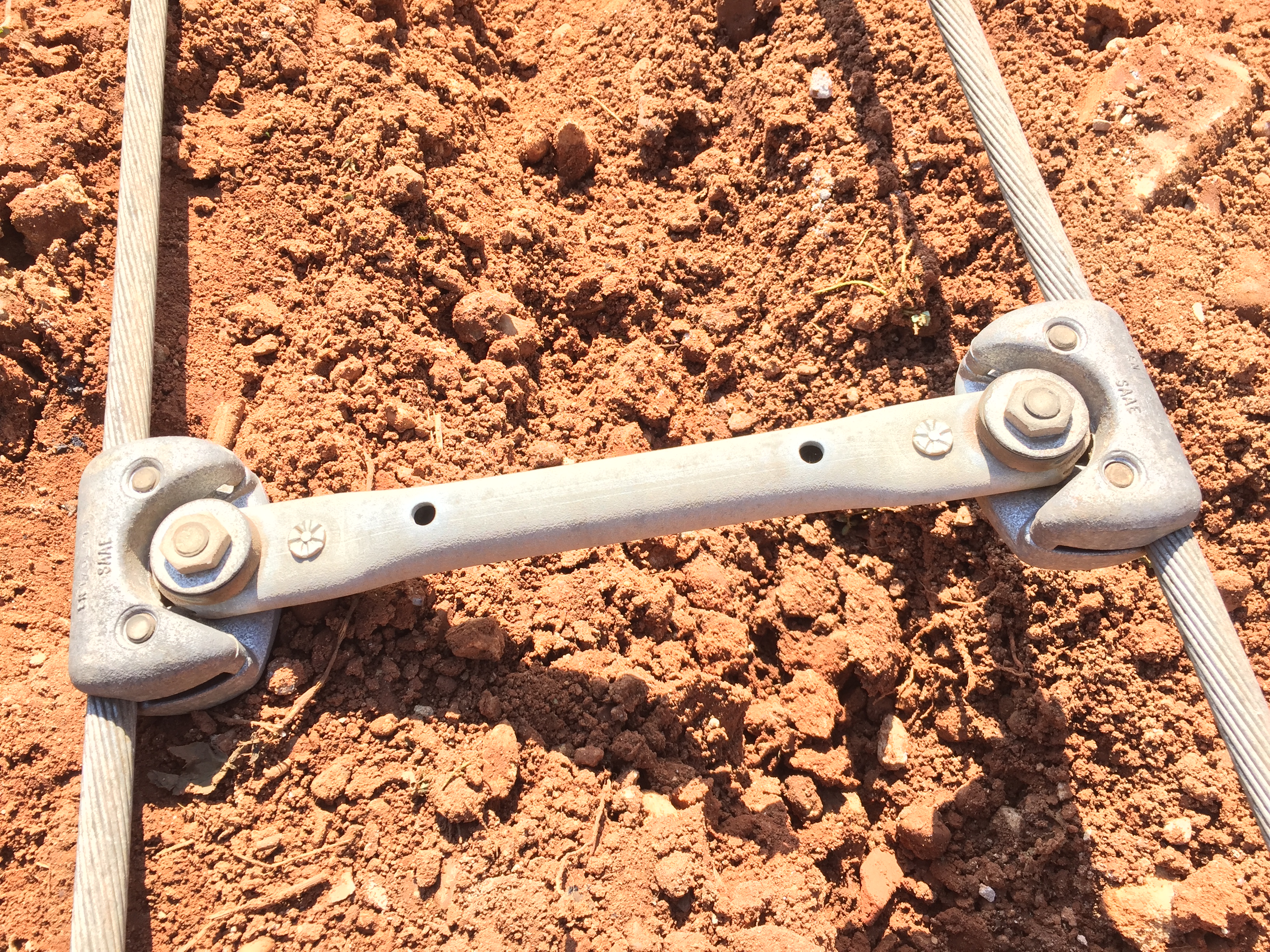

Les entretoises pour lignes électriques aériennes HT et THT sont des dispositifs mécaniques utilisés pour maintenir un écartement constant entre les conducteurs d’un faisceau ou d’un circuit double. Elles assurent la stabilité mécanique, limitent les oscillations dues au vent ou au balancement, et réduisent les risques de court-circuit entre conducteurs. Conçues en matériaux résistants à la corrosion et aux efforts mécaniques, les entretoises contribuent à la fiabilité et la longévité des lignes à haute et très haute tension.

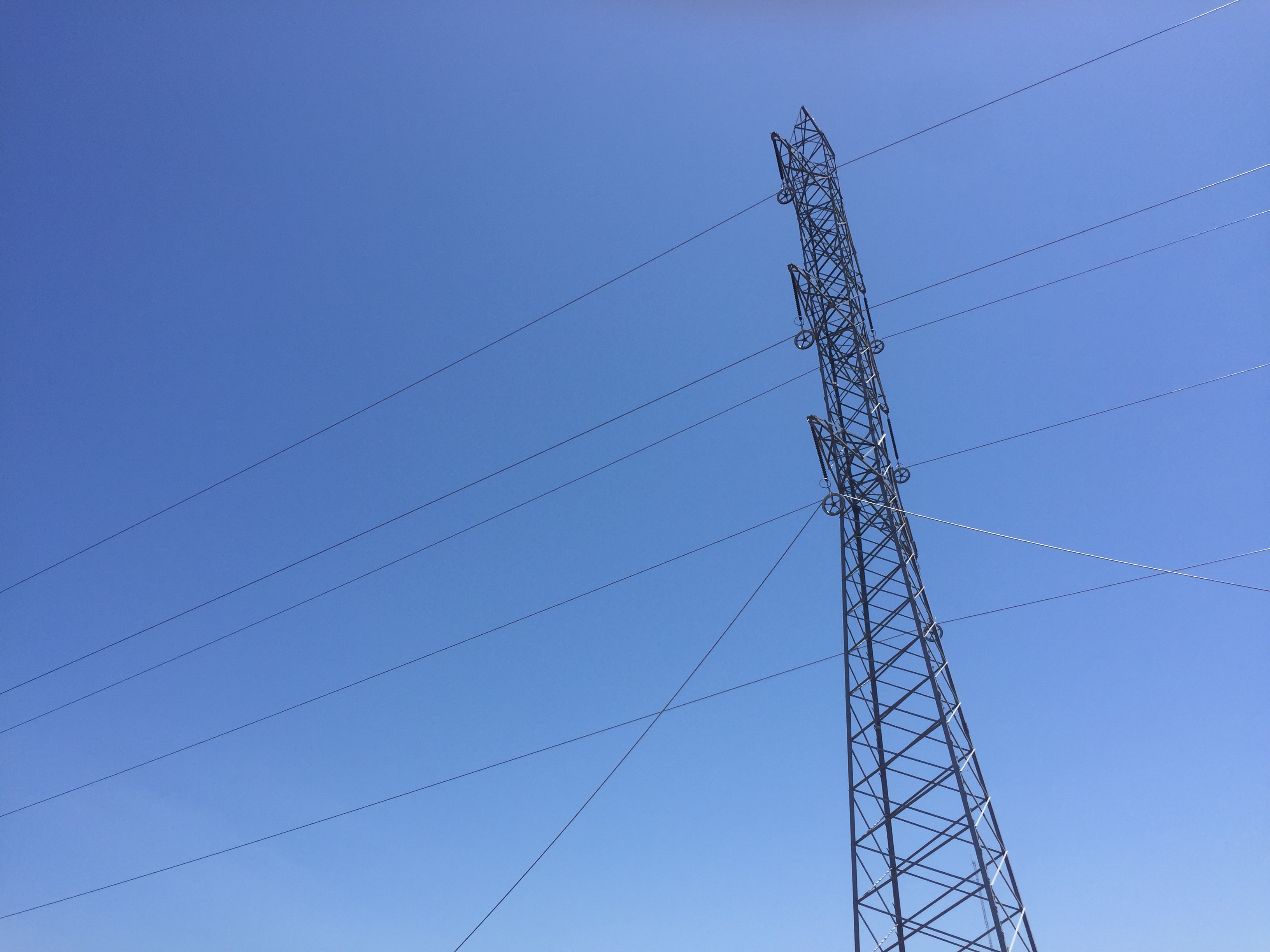

Mise en place des conducteurs sur poulies de déroulage fixées aux supports d’alignement. Cette étape essentielle du chantier de déroulage permet de guider les câbles conducteurs avant leur mise en tension finale, tout en assurant un alignement précis et une protection contre les contraintes mécaniques pendant les travaux.

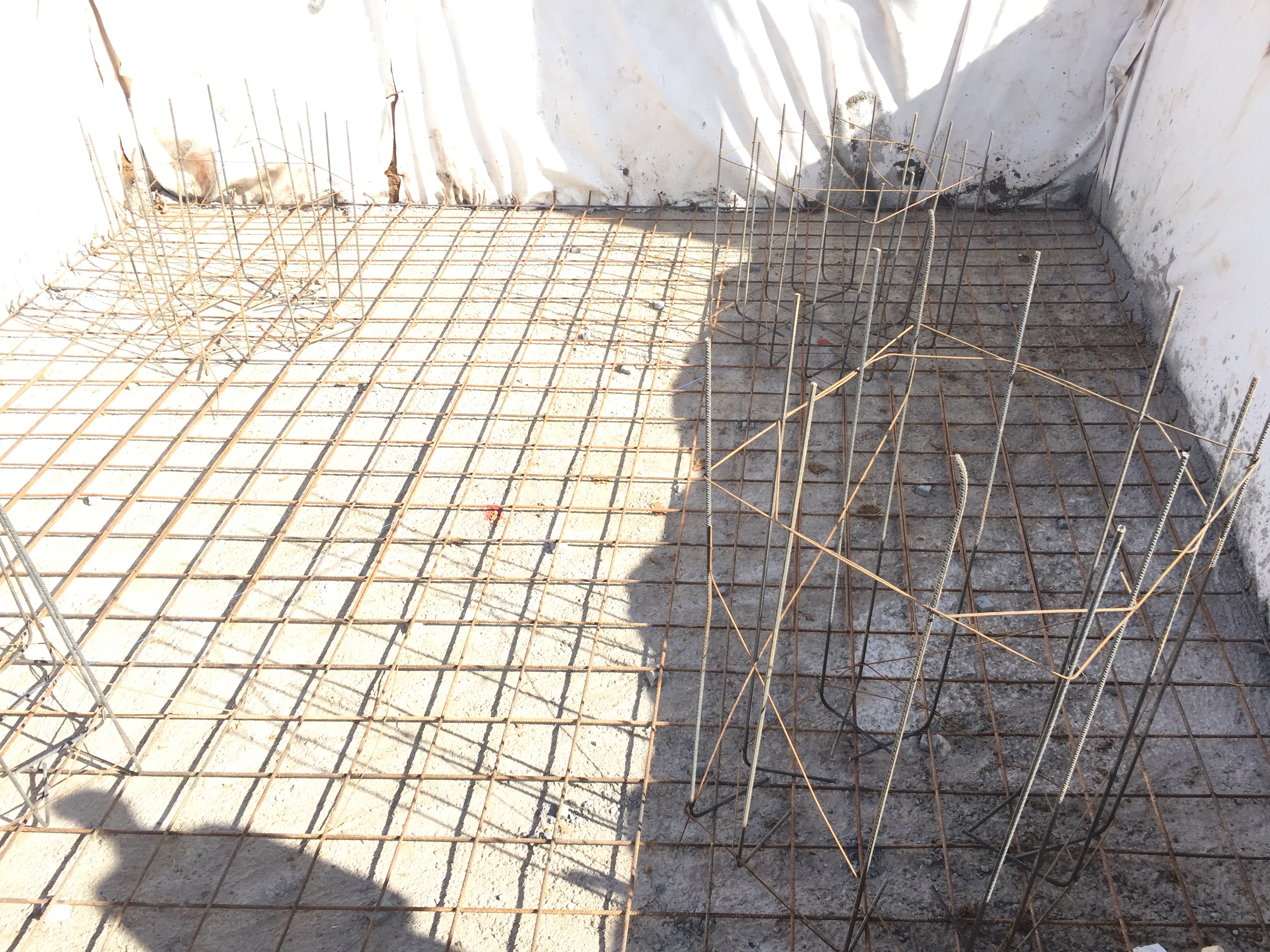

Le tissu géotextile joue un rôle essentiel dans les travaux de génie civil et d’infrastructures, notamment dans les fondations, routes, tranchées ou lignes électriques.
Le tissu géotextile sépare, filtre, renforce, draine et protège — il est indispensable pour assurer la durabilité et la stabilité des ouvrages.

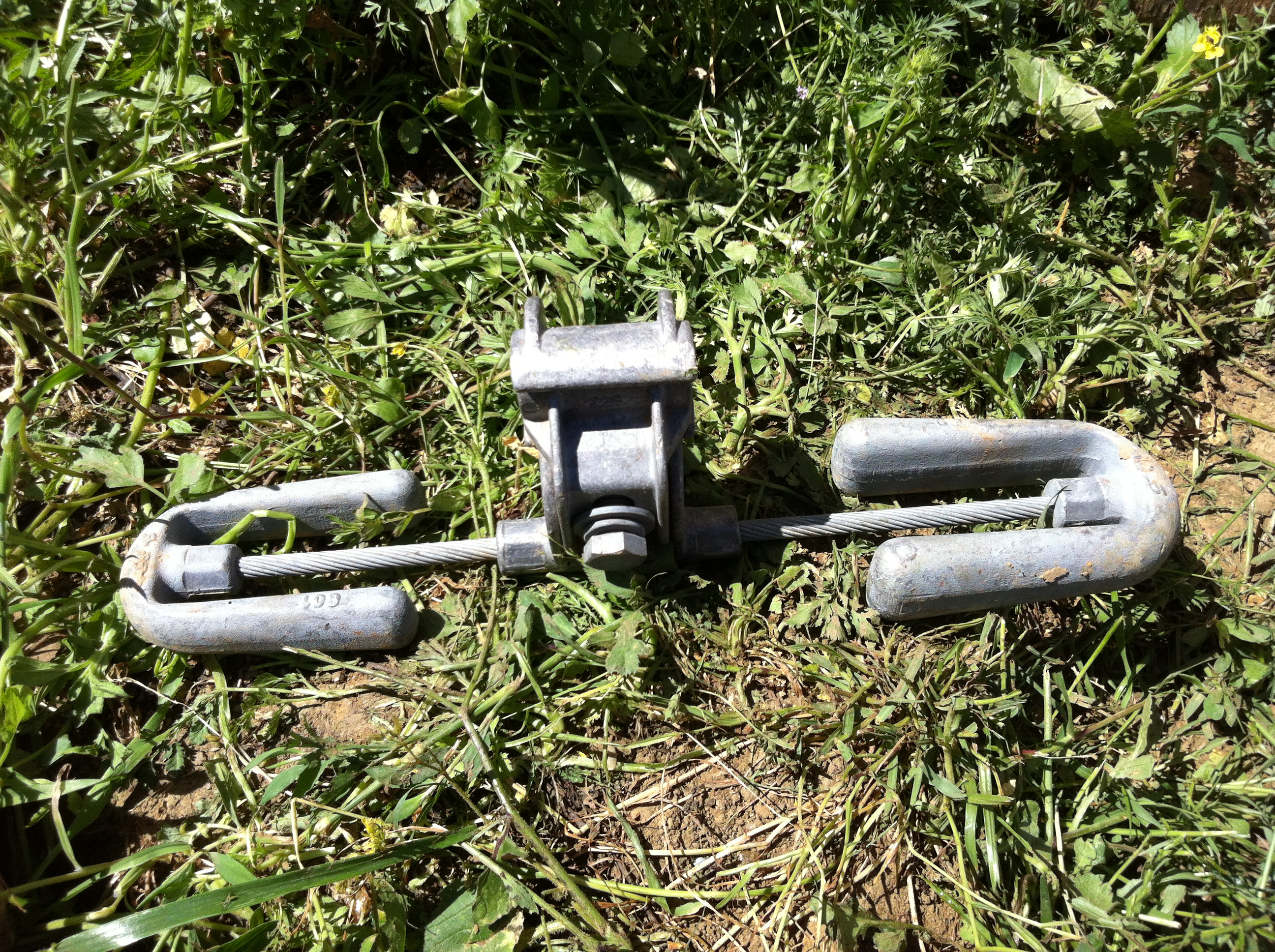

L’amortisseur Stockbridge est un dispositif installé sur les conducteurs des lignes électriques aériennes pour réduire les vibrations éoliennes. Ces vibrations, provoquées par le vent, peuvent entraîner une fatigue mécanique du câble et des ruptures à long terme.
L’amortisseur est constitué de deux masses reliées par un câble d’acier flexible qui dissipe l’énergie vibratoire. Il protège ainsi les conducteurs et les accessoires, prolongeant la durée de vie de la ligne et assurant sa fiabilité.

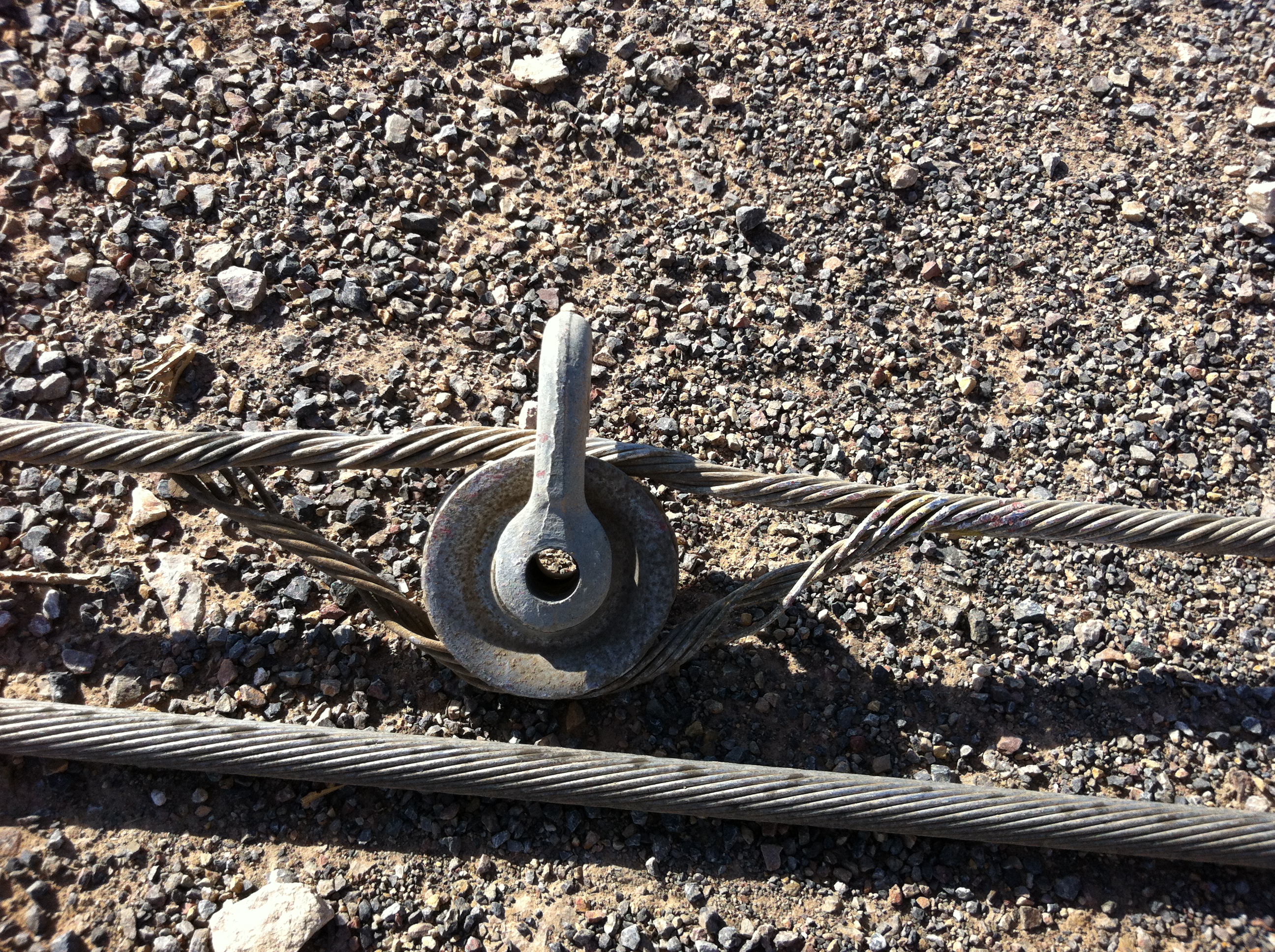

La poulie en Alpax est un accessoire léger et résistant utilisé pour fixer le câble de garde sur les supports d'alignement.
